一、概述
应用范围
FJX型系列蒸发循环泵为大流量、低扬程轴流泵，专供磷铵、磷酸、真空制盐、氧化铝、烧碱、轻工等行业中蒸发器的强制循环用，也可作结晶器、反应器的循环泵。
性能参数
流量范围：300～12000m³/h
扬程范围：2～4m
工作压力：1MPa·G
工作温度：≤170℃
流：订货时用户应提供详细的数据表，由我公司根据要求的流量、扬程、介质特性，推荐合理的泵型号。

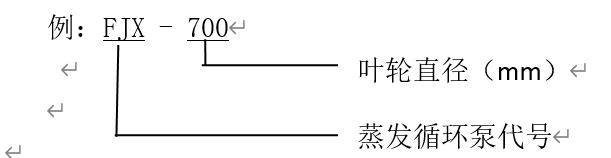

型号说明
过流件材料
泵体、叶轮、后盖、轴封箱、轴套、轴保护套、节流环、叶轮罩等过流件主要材料采用1Cr18NI9TI、0Cr19NI9、1Cr18NI12Mo2TI、316、316L、20cb3、CD4MCu等，供不同的工况条件选用。
二、结构说明
1、慢速型：符合结晶工艺要求，运行平稳。
2、水力性能优异，效率＞70%，高效区宽，抗汽蚀性能好。
3、轴封先进：采用快装式双端面机械密封，设有迷宫式的内隔离室，改善轴封工作条件，机封寿命长。
4、调节泵参数容易：叶片安装角可调，皮带传动改变转速容易。
5、可靠性高：轴悬臂端设导流气室，减少轴挠度。
6、水冷式轴承座：两轴承处有水冷夹套，用稀油润滑，选D级重型轴承，使用寿命长。
三、技术性能表
产品型号 | 叶片安装角度 | 流量 | 扬程 | 转速 | 效率 | 轴功率 | 配用电机 |
FJX-250 | 300 | 3 | 980 | 60 | 3.4 | ||
FJX-300 | 520 | 3 | 980 | 62 | 6.8 | ||
FJX-350 | 1350 | 4 | 980 | 65 | 29.6 | ||
FJX-450 | 2200 | 4 | 980 | 68 | 35.2 | ||
FJX-500 | 2650 | 4 | 740 | 70 | 42.0 | ||
FJX-550 | 4000 | 4 | 740 | 70 | 62.8 | ||
FJX-700 | -4° | 4772 | 3.3 | 75.6 | 56.7 | ||
-2° | 5320 | 3.4 | 76.1 | 64.7 | |||
0 | 5700 | 3.5 | 76.9 | 70.7 | |||
2° | 6154 | 3.6 | 76.6 | 78.8 | |||
4° | 6579 | 3.6 | 75.2 | 85.8 | |||
FJX-800 | -4° | 6142 | 3.8 | 75.4 | 84.3 | ||
-2° | 6790 | 3.8 | 76.8 | 86.7 | |||
0 | 7400 | 3.7 | 77.2 | 96.6 | |||
2° | 7815 | 3.7 | 76.7 | 102.7 | |||
4° | 8417 | 3.8 | 75.5 | 115.4 | |||
FJX-900 | -4° | 7748 | 3.4 | 76.1 | 94.3 | ||
-2° | 8407 | 3.4 | 77.4 | 100.6 | |||
0 | 9000 | 3.5 | 78 | 110 | |||
2° | 9656 | 3.5 | 77.3 | 119.1 | |||
4° | 10280 | 3.6 | 77.4 | 130.2 | |||
FJX-1000 | -4° | 9210 | 3.4 | 76.3 | 111.8 | ||
-2° | 1078 | 3.5 | 77.5 | 132.6 | |||
0 | 11000 | 3.5 | 78 | 134.4 | |||
2° | 11970 | 3.6 | 77.3 | 151.1 | |||
4° | 12700 | 3.6 | 76.5 | 162.8 |
注：①当泵的性能不在表列范围内时，可以通过改变转速改变性能。变转速的性能按下式计算：
流量Q´/Q=(n´/n)
扬程H´/H=(n´/n)²
轴功率P´/P=(n´/n)²
②配套电机功率，转速根据用户要求的流量、扬程、介质比重，要求叶轮线速度而决定，辅功率按本表清水轴功率乘以比重和悬浮液修正系数。
