产品详情

一、HW型混流泵概述:
HW型混流泵的流量和扬程介于离心泵和轴流泵之间。输送介质为清水或类似于清水,适用于农田排灌和工业上给排水。
HW型混流泵用途:HW型泵为卧式单吸蜗壳式混流泵。适用于输送清水或物理及化学性质类似于水的其它液体。广泛用于农田排灌、工业和城市给排水等多种场合。


二、HW型混流泵性能:
性能范围:流量180-3665m3/h,
扬程3.0-20.7m
配套功率3-250kw

三、HW型混流泵说明:
1. 特点结构简单、使用可靠、装修方便,而且效率高、体形小、重量轻
2. 传动方式直接传动和变速传动。常用动力机是电动机和柴油机。订货时应明确动力机的型号(功率、转速),以便确定联轴器和皮带轮的规格。
3. 水泵转向向水泵进水口看,叶轮一般为逆时针旋转(650HW-5、-7、-10泵为顺时针旋转)
HW型混流泵型号说明:
例300HW-7S
300-泵进、出口直径(mm)
HW-蜗壳式混流泵
7-泵设计点扬程(m)
S-J结构形式(前后门开结构)
6. 采用标准HW-S型泵采用GB/T13008 JB/T6667标准设计、验收、制造。

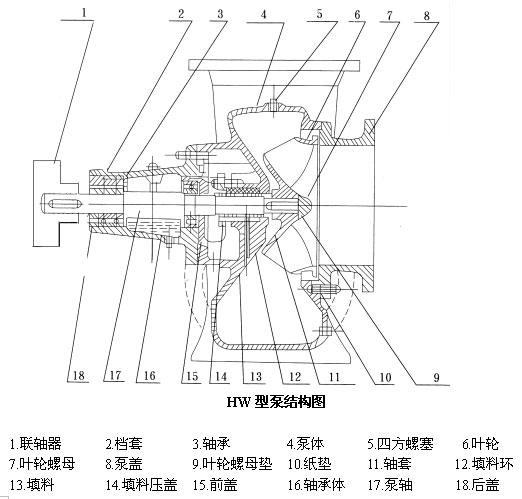

四、HW混流泵结构示意图




序号

型号

流量    (m3/h)

扬程(m)

转速

(Rpm)

效率(%)

轴功率(kw)

配套功率(kw)

气蚀余量(m)

1

100HW-7

70

7.5

2950

78

1.87

2.2

4

2

150HW-7

144

6.9

1450

85

3.26

4

4.5

3

200HW-6

288

6.7

1450

86

6.26

7.5

4

4

200HW-11

270

11

1450

85

9.63

11

4

5

250HW-7

450

7

980

83

1034

15

5.5

6

300HW-8

792

8

980

84

20.5

22

4

7

350HW-8

1000

8

980

85.5

25.5

30

5

8

350HW-12

1000

12

980

85

37.6

55

5.5

9

400HW-8

1200

8

730

85

31.17

37

5.5

10

400HW-14

1200

12

1450

84.2

61.3

75

6

11

500HW-6

1980

6.2

580

87

38.4

55

6

12

500HW-10

2492

9.8

730

87

76.4

90

5.5

13

650HW-5

4032

7

590

85

97.5

110

6

14

650HW-7

3663

7.6

485

88

86.1

110

5.5

15

650HW-10

4000

14

590

88

173

185

6

16

800HW-10

5980

12.2

490

88

225

250

5.5

17

800HW-16

7200

17.7

590

88

394.6

450

5.5
